Por Rodolfo (Ultraman), desde Chile.
Inspirado en el diseño de un radioaficionado norteamericano que construyó una antena para 28 MHz (10 m.) realicé mi versión para 27 MHz (11 m.), el cual consta de dos tramos: uno de material de aluminio y el otro es simplemente cable coaxial (el típico de TV RG-59 de 75 Ohm.), aunque el coaxial puede ser otro cualquiera, pero hay que conocer su factor de velocidad (FV) que en el RG-59 es de 0,66.
En este proyecto trataré de ser lo más claro y explícito posible.
Como he mencionado anteriormente, la antena consiste en dos tramos, siendo el primero una tuberia de aluminio de 5,24 m. de longitud, lo que corresponde a un tramo de media longitud de onda a la cual se le une eléctricamente un tramo de un cuarto de longitud de onda, que en este caso serían 2,62 m. pero es acá donde ocupamos el dato del factor de velocidad (FV) que se multiplica por la longitud antes mencionada, o sea:
2,62 x 0,66 = 1,73 m., que corresponde a la longitud del tramo de cable coaxial definitivo.

  • Primer paso: el armado
    En primer lugar se unen eléctricamente el tubo de aluminio con el coaxial. Puede hacerse a través de un tornillo tipo roscalata, ya que sólamente conectaremos con el aluminio el conductor central del coaxial, sacando y aislando la malla de dicho cable. Esto es importante pues sólo la unión es entre el conductor central del coaxial y el tubo de aluminio como aparece en el dibujo.
  • Segundo paso: tramo coaxial
    Una vez hecha la conexión del aluminio con el coaxial lo siguiente es ubicar dentro del tramo del coaxial la conexión de la cual saldrá la bajada hacia el equipo de radio. Esto se hace midiendo desde abajo hacia arriba 32 cm., lugar en el que se hace un corte al cable coaxial y se conecta con el cable de bajada, conectando los tres vivos o conductores centrales y aislando posteriormente y conectando las tres mallas entre sí.
  • Tercer paso: tramo posterior del coaxial
    En la parte posterior de el coaxial se cortocircuita el cable, esto quiere decir que se conectan el vivo con la malla. Aquí es donde se produce el efecto “J”.
    Al igual que la conexión anterior, hay que aislar adecuadamente pero no inmediatamente, ya que en esta parte de la antena es donde se ajustan las estacionarias.
  • Cuarto paso: el mástil de la antena
    Es sumamente importante que el mástil que sujeta nuestra antena sea de algún material no conductor eléctrico. En mi caso ocupé una viga de madera de 2×2 pulgadas y lo impregné con pintura o barniz. Es importante que quede bien impregnado ya que debe soportar las condiciones del clima y que la madera no absorba la humedad.
  • Quinto paso: ajuste de estacionarias
    En este paso nos ubicaremos en la parte del coaxial donde está el cortocircuito, o sea, debajo de donde termina la antena. Anteriormente dije que esta parte no se aislara inmediatamente ya que acá está la clave de la antena.
    En primer lugar se miden estacionarias. Cabe destacar que es recomendable dejarlo un poco más largo que el famoso tramo de 32 cm. ya que ahí vamos a empezar a cortar para el ajuste.
    Si las estacionarias no son adecuadas se procede a cortar el cable y conectar nuevamente y medir.
    Si persiste una ROE muy alta se vuelve a cortar y conectar el cable entre malla y vivo, y se vuelve a medir. Así sucesivamente hasta lograr una relación de estacionarias lo más baja posible.
    Aconsejo que estos cortes se realicen muy gradualmente ya que si se pasan tendrán que reemplazar el tramo de coaxial completo nuevamente. El ideal es de 1 cm. por corte. En mi experiencia personal logré una ROE de 1.2 (eso sí, se deben tener paciencia y cautela).

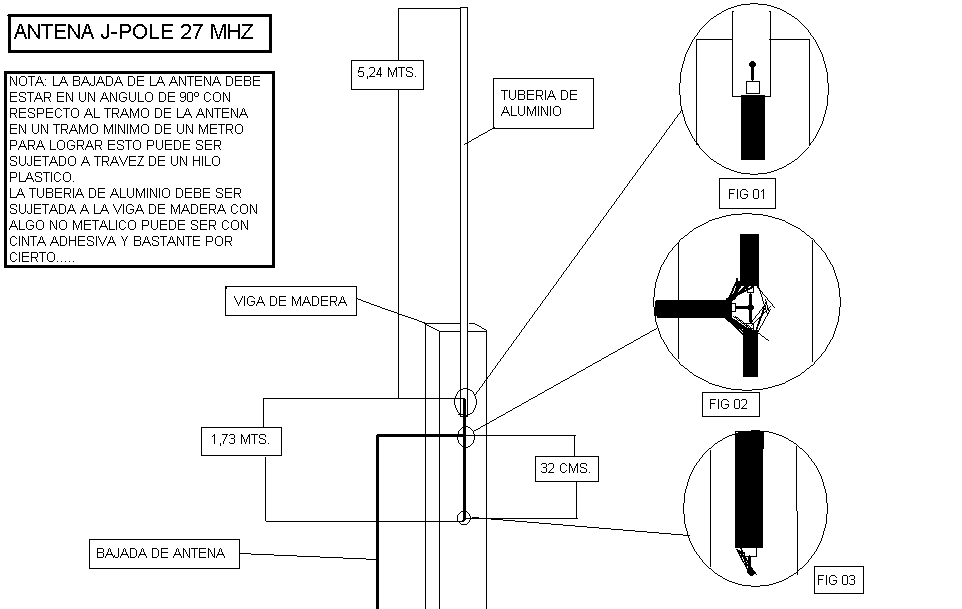

Antena J Pole para 27 MHz
Antena J Pole para 27 MHz

Recomendaciones
Os recomiendo que el tubo de aluminio sea bastante rígido o grueso ya que por sus dimensiones con debe soportar la fuerza del viento.
Yo, cuando fabriqué esta antena, logré DX impresionantes, como los que hice desde Chile (donde resido) con toda Sudamérica, España, México, Canadá, etc..
Pero el viento me quebró la antena y es por eso que recomiendo que el aluminio sea firme y robusto para que no tengan la misma experiencia.
Si no logran ajustar estacionarias, también es importante que el cable de bajada de la antena quede en un tramo mínimo de un metro en forma perpendicular al cable que constituye la antena (en forma de “T” pero de lado).
En cuanto al cable de bajada, recomiendo el RG-58 ya que, si bien es cierto que tiene más pérdida que otros cables, es más adecuado para este sistema de antena y además tiene el mismo factor de velocidad.

Bueno, espero que no olvide u omita alguna cosa. De todos modos, para cualquier consulta o duda pueden escribirme a: mandrake11metros(en)gmail.com
De más está decirle que recomiendo este proyecto a personas con más experiencia en el tema de la fabricación de antenas, aunque de todos modos, si lo llevas a cabo, recomiendo mucha cautela y seguridad.
Les deseo mucha suerte en el proyecto y si lo consiguen verán de lo que estaba hablando cuando dije que era especial para DX.

Para saber más sigue el enlace haciendo click sobre la imagen:

Antenas para radioaficionados
Antenas para radioaficionados
