La llamada antena bazooka es un dipolo de media onda, muy poco ruidosa y gran ancho de banda, que se puede montar en horizontal y en V invertida.
El esquema que se presenta aquí está basado en uno original de VE3CGC. La frecuencia central para este diseño es 27.200 KHz para cubrir sin problemas los 40 canales CEPT.

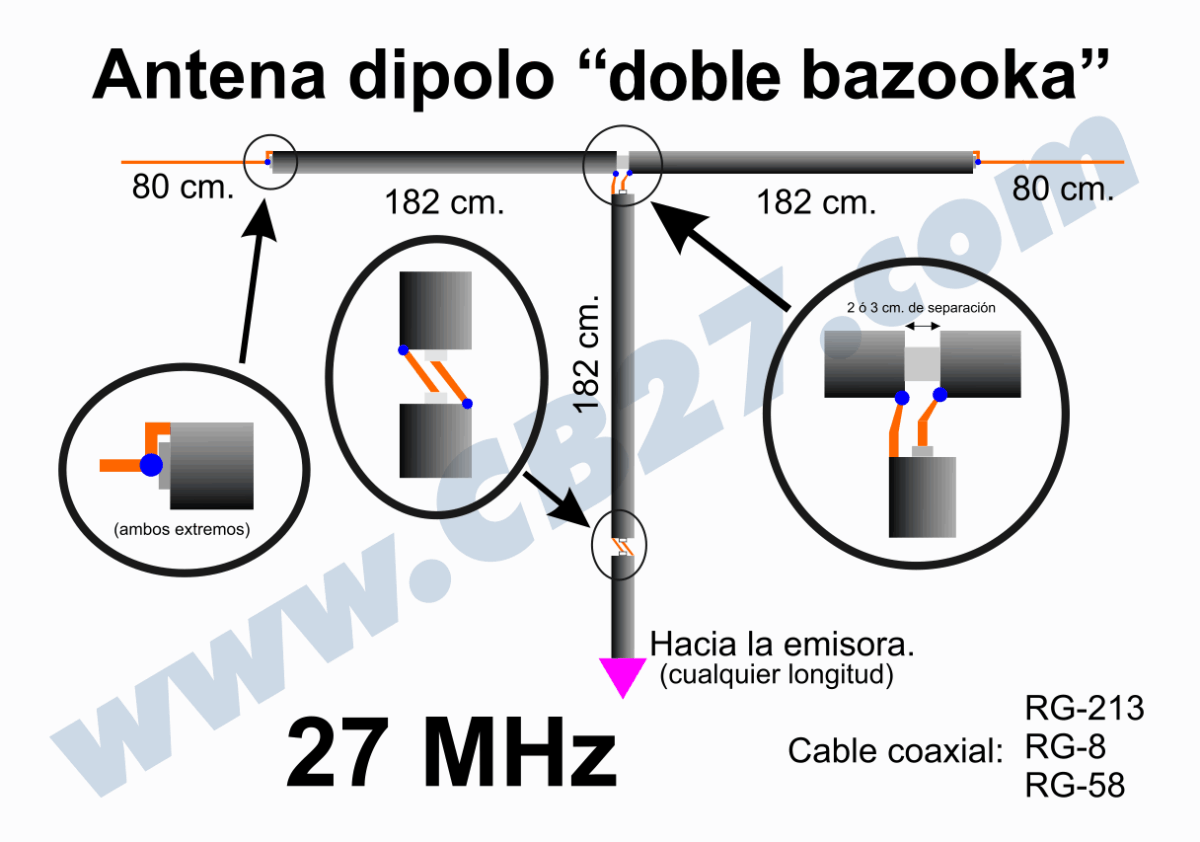

Antena dipolo doble bazooka para 27 MHz
Para saber más sigue el enlace haciendo click sobre la imagen:
